Управляющая программа (оболочка)

    Управляющая программа (оболочка) - основной программный инструмент ремонтника.
    С помощью оболочки ремонтник ведет реестр тестов, сгруппированых по ОД и изделиям. Управляет режимами запусков приборов, входящих в диагностический комплекс, выполняет настройки уровней сигналов, частот выдачи тестовых воздействий и частот дискретизации, настройка и управление вторичными источниками питания.
    Каждому прибору соответствует отдельное окно, в котором сгруппированы его органы управления, отображаются тестовые воздействия и реакции объекта диагностирования (ОД) на эти воздействия. Производится сравнение реакций с эталонами, анализ и поиск неисправности ОД.

    Редактор элементов

    Программа для создания элементов, инструмент разработчика тестов.
    Элемент является составной частью схемы.
    В редакторе элементов создается графическое изображение элемента схемы и определяются свойства выводов (in/out/bidir) и зависимости выходов от входов - информация, крайне важная для автоматизированной процедуры поиска неисправности.

    Редактор электрических схем

    Программа для создания электрической схемы объекта диагностирования, инструмент разработчика тестов.
    Минимально необходимой является описание краевого разъема ОД, на который подается тестовое воздействие и с которого снимается реакция. В описание разъема входит имя пина, тип пина (in/out/bidir) и тип логики, определяющий допустимые значения уровней сигналов, подаваемых в качестве тестового воздействия в ОД. Эта информация необходима генератору-редактору тестов.
    Кроме этого в редакторе схемы в текстовом виде вводятся связи между выводами элементов. Эта информация необходима автоматизированной системе локализации неисправности.

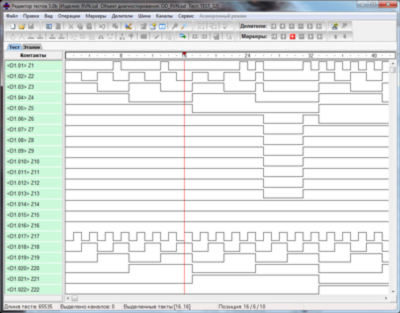

    Генератор и редактор тестов

    Программа для автоматизированного создания цифрового теста для ОД, инструмент разработчика тестов.
    Два режима отображения - текстовый и графический.
    Существует возможность ручного ввода теста с доступом к любому такту в любом канале и автоматизированный, который позволяет автоматизированно выполнять рутинные повторяющиеся операции копирования, перемещения, растягивания и повторения частей теста. А также создание псевдослучайного теста и регулярных структур, типа меандр с задаваемыми параметрами.

    Генератор и редактор тестов, эволюция.

    Новая версия генератора-редактора тестов, выполненная в стиле Windows-приложений, обладающая принципиально новыми возможностями и расширенным алфавитом.
    Реализована возможность группировки каналов в шину с соответствующим отображением. Переработана система автоматизации рутинных процессов.

    Редактор сценариев

    Инструмент разработчика тестов, представляющий собой надстройку над оболочкой, определяющую последовательность выполнения тестов с задаваемыми параметрами приборов в зависимости от условий, определяемых пользователем.
    Позволяет полностью автоматизировать для ремонтника процесс диагностики и ремонта ОД.
