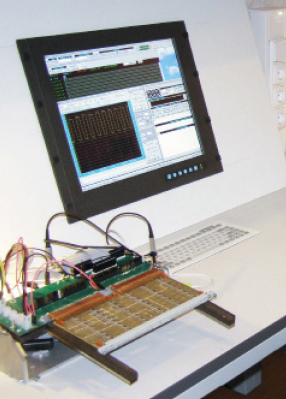

В настоящее время НПП «ЛИК» предлагает два модельных ряда автоматизированных диагностических комплексов (АДК):
     • АДК серии «Диана-4»;
     • АДК серии «Диана-4.6».

 Представленные серии автоматизированных диагностических комплексов обеспечивают решение большинства задач диагностики и ремонта различных объектов диагностирования (плат, блоков, типовых элементов замены, отдельных компонентов).

      АДК серии «Диана-4» предоставляют базовую функциональность цифровой и аналоговой подсистемы и ориентированы на диагностику и ремонт ОД, построенных на ТТЛ и 5В КМОП, а также ОД с аналоговыми цепями.





      АДК серии «Диана-4.6» предоставляют расширенную функциональность цифровой подсистемы и расширенную и масштабируемую функциональность цифро-аналоговой подсистемы, а также предоставляет возможности интеграции с внешними приборами сторонних производителей. Является наиболее перспективной серией.

      АДК серии «Диана-4.6» объединяет возможности и расширяет функциональность ранее представленных комплексов серий «Диана-3М», «Диана-4» и «Диана-4.5». АДК предназначены для осуществления диагностики и проведения ремонта широкого спектра цифрового оборудования, аналоговых устройств, ВЧ и СВЧ изделий. Обеспечена полная поддержка ремонтных баз данных (тестов, эталонов, базы данных логического анализатора, осциллографа, настроек приборов и т.д.) созданных в программном обеспечении комплексов предыдущих серий.

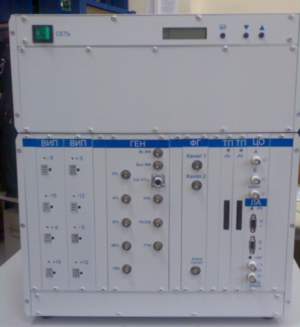

      Комплекс выполнен в конструктиве Евромеханика и предполагает как настольную так и стоечную установку. АДК работает под управлением персонального компьютера с ОС Windows XP и имеет значительно переработанное и функционально расширенное специализированное программное обеспечение для создания тестовых программ и управления аппаратурой комплекса.

      АДК подключается к управляющему ПК посредством USB интерфейса.

    Комплексы серии «Диана-4.6» имеют развитую возможность интеграции с внешними приборами сторонних производителей (осциллографы, анализаторы спектра, управляемые источники питания, управляемые нагрузки и т.д.).

      Программно аппаратные диагностические комплексы серии «Диана-4.6» помимо расширенной функциональности цифровой подсистемы (тест-процессора, логического анализатора) отличаются также принципиально новым уровнем поддержки приборов расширения. Это стало возможным благодаря созданию универсального несущего модуля, на который может быть установлено до 4х стандартизованных внутри предприятия приборов-мезонинов. Гибкая архитектура позволяет заказчику и пользователю выбрать из номенклатуры выпускаемых приборов модули расширения, наиболее полно отвечающие поставленным задачам диагностики. Возможна также разработка таких модулей под задачи заказчика.

      Все опциональные приборы имеют развитую поддержку ПО АДК и интегрированы с тестовой базой данных. Для таких приборов доступно сохранение эталонов сигналов и измерений, сравнение реакции ОД с эталонами, расширенный анализ реакций и т.д.
